Pruned RNN-T: 又好又快的 RNN-T 训练

又好又快的 RNN-T 训练

NGK小组毕竟不是香港记者，不能每周都搞一个大新闻。
近期有个别同学在交流群里问 Pruned RNN-T 的细节，这周就深入一点挖挖这个旧坟(闻）吧。

之前我们发过一篇文章，介绍了如何用 Pruned RNN-T 进行“多、快、好、省” 的训练，复习资料在这里 多快好省的 RNN-T 训练, 本文将更深入的讲解 Pruned RNN-T 的实现细节。

本文不会包含完整的公式推导，旨在帮助大家更好的理解原理，看懂代码。更多的细节请阅读论文 和代码rnnt_loss.py

训练 RNN-T 模型慢在哪？

要快速地训练一个模型，要么一次迭代多计算几条数据（batch size 大），要么单次迭代的速度快一些。很遗憾，在常规的 RNN-T 中这两点都很难做到，其中的症结就是 RNN-T 模型最后一层的输出是一个 4-D 的向量，即 (N, T, U, V) 向量。这样一个大的向量需要占据很大的显存，导致没法使用大的 batch size 来训练，另外，如此大的向量也造成 joiner 网络的计算量非常大，从而增加单次迭代的时间。

Pruned RNN-T 为什么能快？

Pruned RNN-T 快的秘诀在于解决了这个四维向量的问题，在 多快好省的 RNN-T 训练 一文中，我们介绍了，通过 Prune 的策略将四维 (N,T,U,V)向量剪裁至 (N, T, S, V), 其中 。并且给出了 benchmark 的数据，相比于 torchaudio 中的 rnnt_loss, Pruned RNN-T 内存使用量仅为其约 1/6，计算速度却为其约10 倍，在上述的两个问题上都取得了巨大进步。内存使用的降低是比较直观的，因为矩阵变小了，速度的提升从何而来呢？关键在 joiner 网络上，上述的 benchmark 中是包含 joiner 网络的，Pruned RNN-T 进入 joiner 网络的是更小得多的 (N，T，S，V)向量 ，所以 joiner 网络里面的非线性层和 Linear 层的计算量大大减小，从而实现加速。
当然，Pruned RNN-T 的快还部分来源于它高效的代码实现，下面我们还会提到。

如何 Prune？

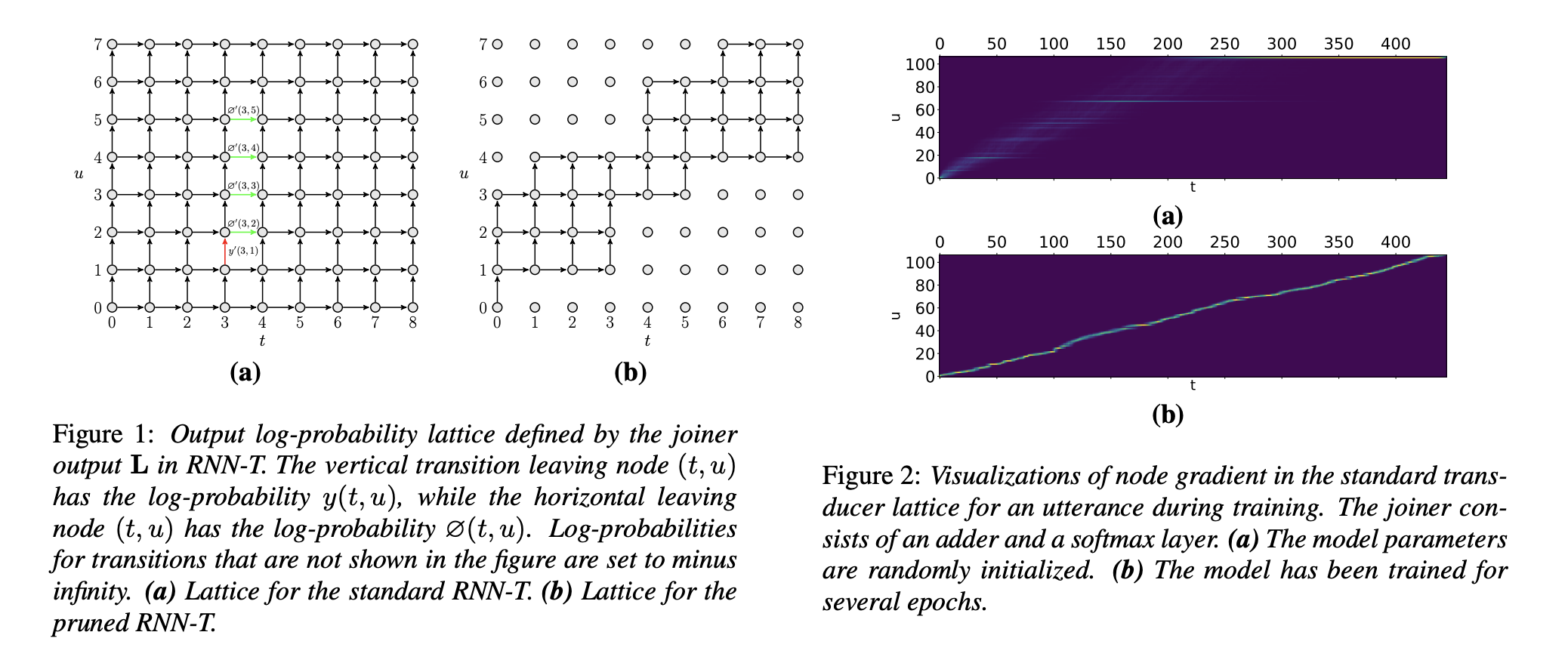

为何能够对 RNN-T 的计算进行 Prune，在多快好省的 RNN-T 训练 一文中已经交代得比较清楚了，简单说就是音频和文本的单调对应特性决定了 lattice 中的大多数节点对最终的 Loss 几乎没有贡献，放一张论文里的图给大家复习一下。

图(1)

平凡联合网络

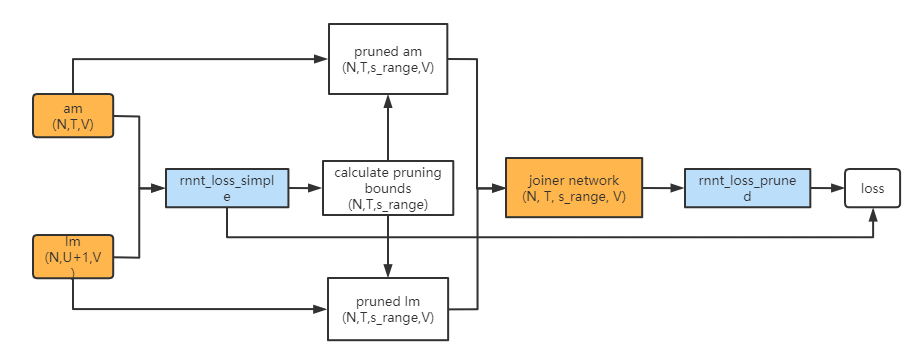

为了确定剪裁的边界，我们提出了一个“平凡联合网络”（trivial joiner）的概念，这个 trivial joiner 是 encoder 和 predictor 的简单相加，即 am + lm。使用这样一个简单的 joiner 网络是为了在不生成四维向量的情况下得到一个 lattice（细节我们在下面的代码实现中介绍），以便在这个 lattice 上求得剪裁边界。下图是 Pruned RNN-T 计算的流程图，我们实际上计算了两次损失函数，一次是在上述的 trivial joiner 上，一次是在正常的包含非线性层的 joiner 上（下图中的 s_range 就是上面提到的 S）。

图(2)

在一个 lattice 中，每一个节点包含了两个概率，即 和 , 表示在第 帧给定 的情况下发射 的对数概率， 则代表在第 帧给定 的情况下发射 的对数概率。由于 trivial joiner 是个简单的相加，所以我们不需要在相加之后的向量中来获取这两个概率，只需分别在 和 中获得这两个概率，然后将 和 中得到的概率分别加起来就行。获取概率的操作就是个简单的查询，在代码中使用 torch.gather 来实现，这个过程和乘法分配律非常相似。

注：两个 shape 不一样的向量相加得先统一 shape，即 logit = am.unsqueeze(2) + lm.unsqueeze(1),所以如果相加之后再获取概率，我们就不得不生成一个四维向量。

剪裁边界的确定

有了 和 之后我们就有了 lattice, 可以计算损失函数了，和其他实现一样，在计算损失函数的同时我们也会一并计算 和 的梯度，这和其他方法使用的前向后向算法并无二致。我们剪裁的目的是尽可能多的保留梯度。在论文中我们讨论了两种计算方式，一种是全局最优方案，即，遍历所有可能边界，这显然不现实。第二种是局部最优方案，即，保证剪裁后每一帧尽可能多将梯度保留，计算方法如下所示：

上式通过最大化保留路径里的梯度来获得边界。如上图 1 所示，如在第 3 帧以 为剪裁边界，每帧保留 4 个 symbol，那么能够保留的梯度就是图中四条绿线的值的和减去红线的值，之所以要减去红线，是因为绿线值中已经包含了红线值，而红线的值将随着点(3,1)被 prune 掉。
当然，这样得到的边界还有一些缺陷，必须符合一些条件才能保证保留下来的路径的完整性，主要有以下三个约束，即，端点约束、单调约束和连续约束。其中连续约束的实现非常巧妙，感兴趣的同学可以在 k2 的代码中搜索 _adjust_pruning_lower_bound 函数，有非常详细的注释。

剪裁的过程是非常简单的查询操作，把在边界里的点挑出来即可，代码中用 torch.gather 实现。

Pruned RNN-T 为什么能好？

理论上 prune 操作总会带来一些信息的损失，Pruned RNN-T 怎么还能更好呢？这主要得益于 rnnt_loss_simple 的加入，simple loss 的加入相当于使用了额外 joiner，起到了一定的正则化的作用。另外，我们还实现了一个带平滑的 rnnt_loss_simple 版本，即 rnnt_loss_smoothed。平滑的版本进一步将声学部分（am）和语言学部分（lm）从 trivial joiner 里面剥离开来，这样便于根据需要设定不同的 am 和 lm 权重。在 Icefall 的实验中，我们发现给 lm 设置一个单独的权重（0.25）, 即让 predictor 网络更像一个独立的语言模型，可以提升模型的准确性，而给 am 单独设置权重没能取得提升，甚至还有下降，所以目前 am 的权重默认值为 0。

道理我都懂,代码怎么写？

看到这里大家应该对原理有个了解了，那么具体怎么来实现呢？这里主要分析比较关键的两点，前向后向计算的加速和归一化的实现，一个工程相关，另一个数学相关。至于边界的剪裁部分，代码里的注释很详细，应该没有阅读障碍，这里不赘述。

前向后向计算

这部分是在给定 lattice 上计算损失函数和对应梯度，核心的实现在 k2/python/csrc/torch/mutual_information_cuda.cu 中，为啥我们进行了两次损失函数计算还能获得那么大的加速，一部分得益于高效的实现。

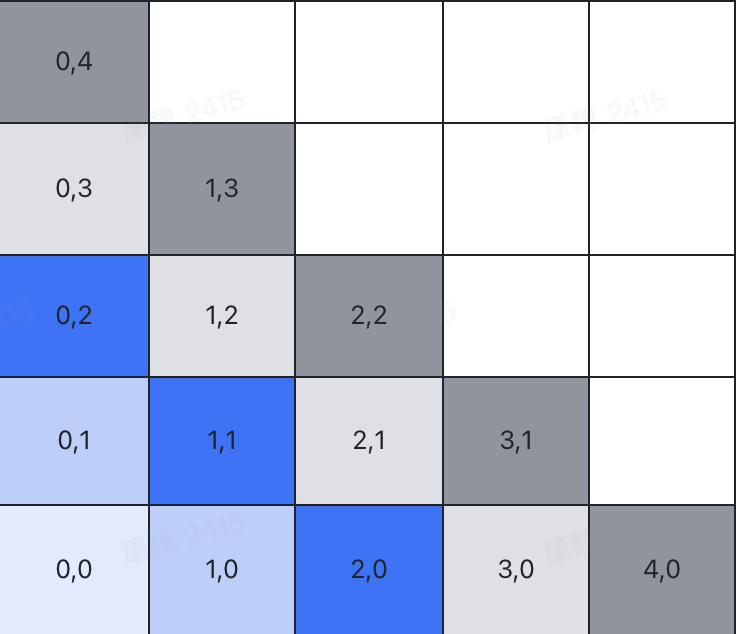

在 cuda 的实现中，我们先将 lattice 分成 32 * 32 的块，让 cuda 中每个线程块（thread block)负责其中一个块的计算。如下图所示，由于每个数据块的计算都要依赖其左边和下边的块，所以我们将顺次计算(0,0) -> (1,0) (0,1) -> (0,3)(1,2)(2,1)(3,0)..., 在每个块的内部，我们首先将对应的数据，即 、 和 向量（代码里为 向量）载入块共享内存（类似 cache），每个 cuda 线程块内部包含非常多线程，所以这个过程是并行的。然后再在块内实现上述类似的计算，即(0,0) -> (1,0) (0,1) -> (0,3)(1,2)(2,1)(3,0)...迭代，由于块内从 cache 读取数据，并且只做简单的 操作，所以非常快。

图（3）

注：上述两次 (0,0) -> (1,0) (0,1) -> (0,3)(1,2)(2,1)(3,0)...一次是在块这个粒度，一次是在块内元素的粒度。

这种分块计算的策略，一是实现了更高的并行度，二是将数据读取和计算分开进行，有效利用高速 cache，从而达到效率的提升。

读懂上述代码需要一些 cuda 线程模型和内存模型的知识，读一下 CUDA C Programming Guide 的第二章就够用了。

怎么做归一化？

归一化的操作估计是大家看代码过程中比较困惑的，一顿 、 和矩阵乘法的操作怎么就实现了归一化呢？理解归一化先要明白 和 是什么，上面我们讲到了他们分别是发射 和 的对数概率。一般情况下他们是在 joiner 的输出(N，T，U，V)向量 V 这个维度上做 操作得到的。
先来复习一下 操作：

我们在代码里的所有归一化操作就是要实现这个 ，上式中减号后面那一项就是代码中的 normalizer，是一个 。在 trivial joiner 中，我们不会真正计算 am + lm (避免生成 4-D 向量），所以不能直接在 V 这个维度上做 ，而 trivial joiner 只是 am 和 lm 的线性相加，所以上面的 操作可以写成：

其中：

论文里说 normalizer 的操作可以看作是一个对数空间的矩阵乘法，即 在代码里我们先对 和 做了 操作，于是他们两个的矩阵相乘即 ,也即 ，等于上式中的normalizer 后面的部分。当然，代码实现里还做了一些防止溢出的处理，这里不再详述。
在 rnnt_loss_smoothed 上，还要稍微复杂一点，但原理都是一样的，smoothed 版本实现的是：

其中：

定义为：

切记，我们的目标是使 在 V 维度上归一化， 比较直观，就是在单矩阵上做 操作， 的实现和上面讨论的思路一样，只是把 换成了 。而 、 和 都归一化后，在三者中间的所有线性组合都是归一化的。

总结

本文介绍了Pruned RNN-T 之所以能够又快又好的实现细节，首先我们复习了 Pruned RNN-T 能更快的原因（解决了 4-D 向量的问题），然后讲解了使用 trivial joiner 来进行剪裁的机制，最后就如何能在不生成四维向量的情况下计算 rnnt_loss_simple 的代码实现做了些说明，希望能帮助大家更好的读懂代码。
