Feature Extraction for ASR: Pitch

Pitch即音调、音高，是人类对声音的一种感知，想必大家都还记得中学物理中讲过的声音的三个特性：响度、音调、音色。所以Pitch在语音识别中是个很重要的特征。Pitch可以量化为频率，称为基本频率（F0）。字词中音调及音调的变化构成了像中文这样音调语言的语调，所以Pitch特征在音调类语言识别中更为重要。

Pitch特征提取就是计算声音基频（F0）的过程，有很多的方法可以获取声音的基频，本文将要介绍的是Kaldi语音识别工具包中的Pitch特征提取，Kaldi中提取Pitch的方法是一种基于时域的方法，论文(Ghahremani et al., 2014)发表于2014年的ICASSP会议，该方法源自发表于1995年的RAPT(David Talkin, 1995)。其他一些提取Pitch的方法可以在Kaldi的论文中找到，比如Yin、SAcC、SWIPE、YAAPT等，作者开门见山说我们找了一下现在有哪些方法可以提取Pitch，一一做了实验后发现Getf0这个方法最靠谱，于是打算改一下，不得不感叹大佬们写文章就是这么任性。

本文将详细介绍RAPT算法的主要思想，以及Kaldi对RAPT的一些修改，最后尝试对Kaldi的源代码做个简单解读。

Mathematics

介绍RAPT算法之前先复习一下相关的数学基础，自相关和互相关函数。

Cross-correlation and Autocorrelation

在信号处理中，互相关一般是用来度量两个向量之间的相似度，它是一个向量相对与另一个向量的偏移的函数，所以也叫做滑动内积，常用来在一个长的信号中搜索一些短片段特征（可以简单的理解为搜索substr的操作），关于互相关的详细内容可以参考wikipedia。
对于连续函数f和g，互相关定义如下：

而对于离散函数则有：

这里m表示滞后（lag）即偏移，看到这两个公式是不是觉得跟计算卷积的公式很像，他们的确本质上差不多，只是差了个符号而已，卷积公式的定义如下：

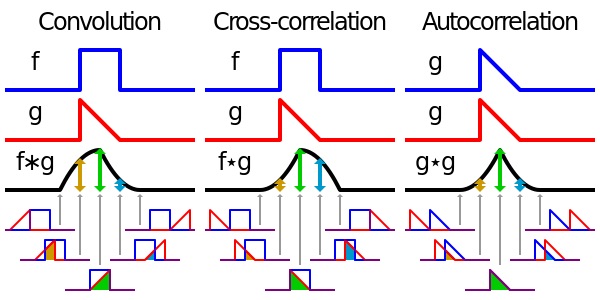

下面这张图展示了卷积，自相关和互相关之间的异同，自相关定义为函数与自身的互相关。

可以看到自相关函数在波形重合的地方会出现峰值，这个特性使得他可以用来发现序列中的重复模式（即周期），例如在lag为0是（完全重合）时有一个峰值。对于周期信号而言，自相关函数的峰值会出现在函数周期或者函数周期整数倍的地方，下面这个gif可以直观体现这一特性。所以利用自相关函数可以用来在时域上获取基频（f0)的值，这就算RAPT 算法的数学基础。

Normalized Cross-Correlation Function

在实际提取特征是会对语音信号进行分帧，在帧这样一个级别的粒度计算，我们假设一帧有N个采样点，那么自相关（ACF）可以这样计算：

互相关（CCF）这样计算：

其中 表示这一帧起始的帧索引，这两个计算公式看起来非常相像，只是使用的数据略有不同，自相关函数计算时将超出本帧的部分都做了补零，而互相关函数计算时则使用了下一帧的数据，所以实际上计算自相关和互相关用了不同的数据，自相关时只用到了 范围的数据，而互相关则用得多一些，为 。

从计算中可以看出，ACF的问题是随着偏移的增大，计算的序列就越短，显然不同的偏移的数据是不可比较的，而CCF的计算同样存在问题，由于使用到了下一帧的数据，那么偏移后的数据就有可能变得很大或者很小（比如当前帧在静音与话音的交接处），得出的数据依然不可比较。为此必须使用归一划使得不同的偏移统一成可比较的数值，这就是 Normalized Cross-Correlation Function（NCCF）。

其中 是信号在 范围的能量，定义为：

这样NCCF的值域在 之间， 而且当偏移为周期或者周期的整数倍时， 值越接近1.0。

RAPT

Main idea

我们现在可以使用NCCF来计算F0了，然而计算NCCF是很耗时的操作，为了减少计算量，RAPT运用了两阶段来计算NCCF，主要的步骤如下：

• 对音频进行下采样；
• 对下采样后的音频计算NCCF， 并记录下局部最大值的位置；
• 对原音频数据在上述局部最大值位置的附近计算NCCF，一般来说没一帧都会有好几个候选点；
• 使用动态规划算法来获取每一帧的最佳候选点。

前三点和上面介绍的数学基础并无不同，之是使用了些技巧来减小计算量，而后面的动态规划算法是RAPT的核心部分，下面将着重讲解。

DP recursion

由于做了分帧，每一个片段都比较短，每一帧不能单纯以NCCF最大值的位置作为F0，而且RAPT是个tracking的算法，目的是要计算F0及跟踪F0的变化，计算中使用了类似维特比算法的动态规划来搜索最佳候选点，下面一边讲解细节，一边来理解为什么要这么做。
动态规划算法主要有三个重要的值：全局cost表示到当前步骤为止的代价；局部cost表示当前节点本身的代价；转移cost表示从上一个步骤转到当前步骤的代价。现在将这三个值套到求F0这个算法里面去，定义第i帧第j个候选点的全局cost为 , 局部cost为 , 从第i-1帧的第k个候选点转移到第i帧的第j个候选点的cost为 。他们之间的转移关系如下所示:

初始条件为：

其中，表示每一帧候选点的个数，亦即使得NCCF达到局部最大值的偏移（lag）的个数。
确定了转移关系之后，那么 这两个参数怎么来选择呢。显然我们希望NCCF 越大越好， 所以 应该与其成反比，即 。另外，由于是求基频F0，当然希望偏移越小越好，假设与 对应的偏移量为 , 那希望 。最终我们得到下式：

其中是用来惩罚长偏移的系数。另外这里也需要说明 和式(5)中的 不是一个意思，式(5)中m是偏移量，这里j是候选点的索引， 才是偏移，所以对应到式(5)中的NCCF的话，应该是 。

对于转移代价 的考量则主要是希望F0的变化能够平滑一些，因为帧间的F0变化不应该太大，所以这里要惩罚的是偏移量的变化，一种可行的代价是：

同样， 是一个惩罚系数。转移代价的定义在RAPT的论文里要复杂一些，上式只是简化的版本，不过原理都是对偏移变化的惩罚，Kaldi Pitch的论文里定义的是二次方惩罚：

而代码实现中又是这样写的：

也是常数， 由此可见惩罚的形式不太重要。

Kaldi Pitch

Kaldi Pitch算法由RAPT修改而来，论里讲到与RAPT最大的不同是没有对每一帧是否是话音做硬性判断，而是对每一帧都计算Pitch使得Pitch是个连续的值。另外，Kaldi Pitch给出了每一帧是否是话音的概率以及对原始Pitch特征的一些处理，使其更加符合语音识别的任务。具体有哪些不同，我们按照上述RAPT的步骤，一步一步对着Kaldi 的源码来看就一目了然了。
